適用例１　土留め　擁壁

前壁及び左右の側壁よりなる平面的にコの字型の植栽部を作り、このコの字型の左の開口側に、この植栽用ブロックを用いてロの字型の植栽桝を作るものである。
この使用状態は上部は背面の植栽土を押さえるが下部は一部のみ植栽土の中に挿入されて、背面土の押し出し（ヒービング）を防ぐと同時に、この下の部分から植栽物の根が伸長するものである。
具体的には下記の参考図１の断面図、正面図、平面図に示す。これらは植栽部が１段で高さは地上部で６０ｃｍである。２段で８０ｃｍのものを断面図１とし１００ｃｍのものを断面図２とし、正面図及び平面的と共に参考図２に示す。３段以上も可能である。
使用する材料は建築用コンクリートブロックに追加コンクリートを鉄筋とモルタルで結合するか又は同型のものを型枠を用いて製作する。 　　　　
施工は参考写真１及び２を参考にする。　　意匠登録番号　　第１７３４７５７号　　


参考図１

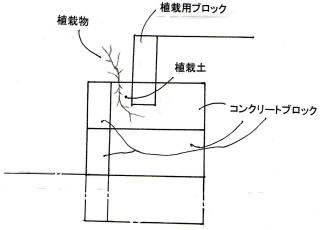

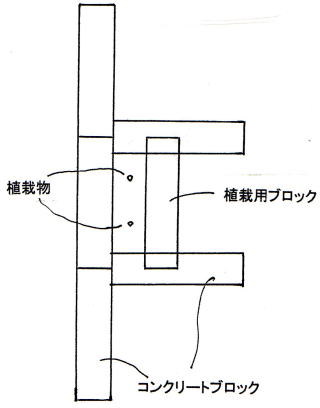

断面図	平面的

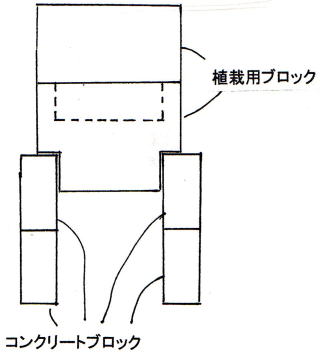

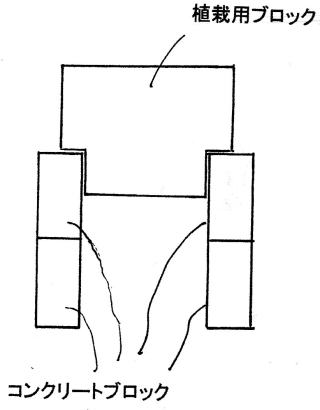

正面図

参考図２

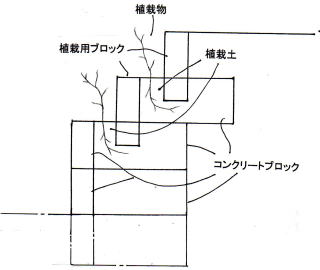

断面図１　　H　８０ｃｍ	断面図２　H　100ｃｍ

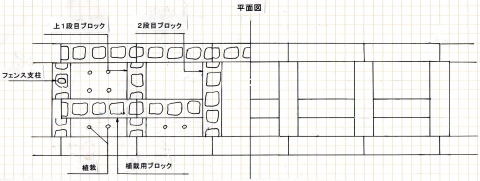

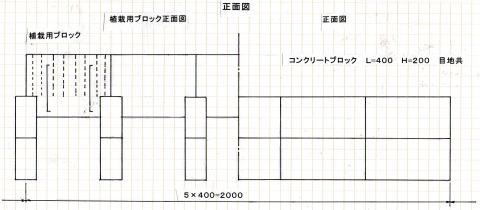

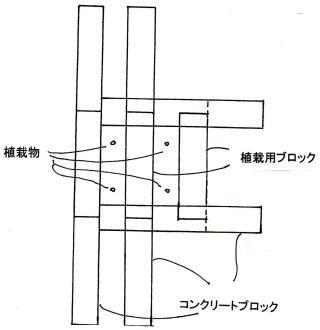

平面的	正面図

参考写真１　直線の場合	参考写真２　円形の場合及びコーナー部

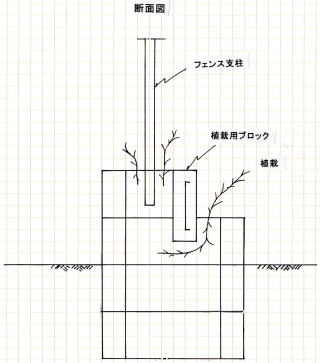

適用例２　フェンス基礎
